P. 108

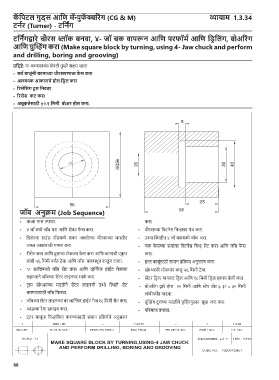

कॅ पिटल गुड्स आपि मॅन्ुफॅ क्चरिंग (CG & M) व्याययाम 1.3.34
टर््नि (Turner) - टपर्िंग
टपर्िंगद्यािे चौिस ब्ॉक िर्वया, ४- जॉ चक वयािरूर् आपि ििफॉम्न आपि पड्र पलंग, िोअरिंग
आपि ग्ुस्व्हंग किया (Make square block by turning, using 4- Jaw chuck and perform
and drilling, boring and grooving)
उपदिष्े: या अभ्ासाच्ा शेवटी तुम्ी सक्षम व्ाल
• सव्न ियाजूंर्ी कयामयाच्या चौिसिियाचया फे स किया
• आवश्यक आकयाियाचे होल पड्र ल किया
• रिसेपसंग टू ल पर्वडया
• रिसेस कट किया
• अचूकतेसयाठी ±०.२ पममी िोअि होल किया.
जॉि अर्ुक्रम (Job Sequence)
• कच्ा माल तपासा. करा.
• ४ जॉ मध्े जॉब धरा आचि शेवट फे स करा. • िौरसाच्ा चवटनेस चिन्ावर पांि करा.
• चदलेल्ा राउांड रॉडमध्े शक्य असलेल्ा िौरसाच्ा जास्तीत • उभ्ा स्थितीत ४ जॉ िकमध्े जॉब धरा.
जास्त आकारािी गिना करा. • िक फे सच्ा समाांतर चवटनेस चिन् सेट करा आचि जॉब फे स
• रीसेट करा आचि दुसऱ्या टोकाला फे स करा आचि कामािी एकू ि करा.
लाांबी ५६ चममी पययंत ठे वा आचि जॉब िकमधून काढू न टाका. • इतर बाजूांसाठी समान प्रचक्रया अनुसरि करा.
• ‘V’ ब्ॉकमध्े जॉब सेट करा आचि व्चन्ययर हाईट गेजच्ा • स्के अरिी मोजमाप बाजू ५६ चममी ठे वा.
सहाय्ाने जॉबच्ा सेंटर लाइनवर माक्य करा. • सेंटर चड्र ल, पायलट चड्र ल आचि १८ चममी चड्र ल एकाि वेळी करा.
• ट्राय स्के अरच्ा मदतीने सेंटर लाइनिी उभी स्थिती सेट • बोअररांग द्ारे होल २० चममी आचि स्टेप बोर φ ३० x ३० चममी
करण्ासाठी जॉब चफरवा. लाांबीपययंत वाढवा.
• जॉबच्ा सेंटर लाइनच्ा वर व्चन्ययर हाईट गेज २८ चममी सेट करा. • ग्ूस्व्ांग टू लच्ा मदतीने ड्र ॉईांगनुसार ग्ूव् कट करा.
• आडव्ा रेषा स्काइब करा. • पररमाि तपासा.
• इतर बाजूांना चिन्ाांचकत करण्ासाठी समान प्रचक्रयेिे अनुसरि
