P. 130

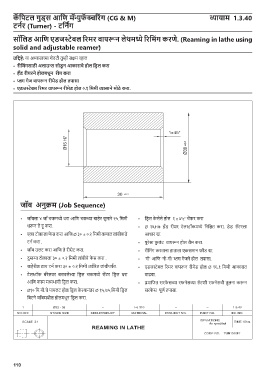

कॅ पिटल गुड्स आपि मॅन्ुफॅ क्चरिंग (CG & M) व्याययाम 1.3.40
टर््नि (Turner) - टपर्िंग
सॉपलड आपि एडजस्ेिल रिमि वयािरूर् लेथमध्े रिपमंग कििे. (Reaming in lathe using
solid and adjustable reamer)
उपदिष्े: या अभ्ासाच्ा शेवटी तुम्ी सक्षम व्ाल
• िीपमंगसयाठी अलयाउन्स सोडू र् आकयाियाचे होल पड्र ल किया
• हँड िीमिर्े होलमधूर् िीम किया
• प्ग गेज वयािरूर् िीमेड होल तियासया
• एडजस्ेिल रिमि वयािरूर् िीमेड होल ०.१ पममी व्यासयार्े मोठे किया.
जॉि अर्ुक्रम (Job Sequence)
• जॉबला ४ जॉ िकमध्े धरा आचि िकच्ा बाहेर सुमारे २५ चममी • चड्र ल के लेले होल १ x ४५° िेंफर करा
धरून ते ट् रू करा. • Ø १६H७ हँड रीमर टेलस्टॉकमध्े चनचचित करा, डेड सेंटरला
• एका टोकाला फे स करा आचि Ø ३० ± ०.२ चममी कमाल लाांबीकडे आधार द्ा.
टन्य करा . • पुरेसा कु लांट वापरून होल रीम करा.
• जॉब उलट करा आचि ते रीसेट करा. • रीचमांग करताना हाताला एकसमान फीड द्ा.
• दुसऱ्या टोकाला ३० ± ०.२ चममी लाांबीिे फे स करा . • ‘गो’ आचि ‘नो-गो’ लिग गेजने होल तपासा.
• बाहेरील डाय टन्य करा ३० ± ०.२ चममी उव्यररत लाांबीपययंत. • एडजस्टेबल ररमर वापरून रीमेड होल Ø १६.१ चममी आकारात
• टेलस्टॉक बॅरेलवर बसवलेल्ा चड्र ल िकमध्े सेंटर चड्र ल धरा वाढवा.
आचि काम मध्भागी चड्र ल करा. • प्रमाचित सरफे सच्ा रफनेसच्ा सेटशी रफनेसिी तुलना करून
• Ø१० चम.मी.िे पायलट होल चड्र ल के ल्ानांतर Ø १५.७५ चममी चड्र ल सरफे स पूि्य तपासा.
चबटने जॉबमधील होलमधून चड्र ल करा.
110
