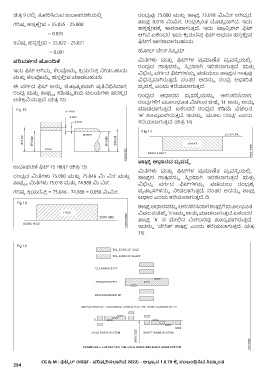

Page 316 - Fitter- 1st Year TT - Kannada

ಚಿತ್್ರ 9 ರಲ್ಲಿ ತೋರಿಸಿರುವ ಉದಾಹರಣೆಯಲ್ಲಿ ರಂಧ್್ರ ವು 75.000 ಮತು್ತ ಶಾಫ್ಟಿ 75.018 ಮಿಮಿೋ ಆಗಿದ್ದ ರೆ,

ಗರಿಷ್್ಠ ಹಸ್ತ ಕೆಷಿ ೋಪ್ = 25.035 - 25.000 ಶಾಫ್ಟಿ 0.018 ಮಿಮಿೋ, ರಂಧ್್ರ ಕ್ಕೆ ಂತ್ ದೊಡ್್ಡ ದಾಗಿದೆ. ಇದು
ಹಸ್ತ ಕೆಷಿ ೋಪ್ಕೆಕೆ ಕಾರಣವಾಗುತ್್ತ ದೆ. ಇದು ಟ್್ರ ನಿಡ್ ಶನ್ ಫಿಟ್
= 0.035 ಆಗಿದೆ ಏಕೆಂದರೆ ಇದು ಕ್ಲಿ ಯರೆನ್ಡ್ ಫಿಟ್ ಅಥವಾ ಹಸ್ತ ಕೆಷಿ ೋಪ್
ಕನಿಷ್್ಠ ಹಸ್ತ ಕೆಷಿ ೋಪ್ = 25.022 - 25.021 ಫಿಟ್ ಗೆ ಕಾರಣವಾಗಬಹುದು.

= 0.001 ಹೊೋಲ್ ಬೆೋಸ್ ಸಿಸಟಿ ಮ್
ಮಿತಿಗಳು ಮತು್ತ ಫಿಟ್ ಗಳ ಪ್್ರ ಮಾಣಿತ್ ವಯಾ ವಸೆಥೆ ಯಲ್ಲಿ ,
ಪರಿವತ್ಥನೆ ಹೊಂದಿಕ್
ರಂಧ್್ರ ದ ಗಾತ್್ರ ವನ್ನು ಸಿಥೆ ರವಾಗಿ ಇರಿಸಲಾಗುತ್್ತ ದೆ ಮತು್ತ
ಇದು ಫಿಟ್ ಆಗಿದು್ದ ಕೆಲವೊಮೆ್ಮ ಕ್ಲಿ ಯರೆನ್ಡ್ ನಿೋಡ್ಬಹುದು ವಿಭಿನನು ವಗ್ಗದ ಫಿಟ್ ಗಳನ್ನು ಪ್ಡಯಲು ಶಾಫ್ಟಿ ನ ಗಾತ್್ರ ವು
ಮತು್ತ ಕೆಲವೊಮೆ್ಮ ಹಸ್ತ ಕೆಷಿ ೋಪ್ ಮಾಡ್ಬಹುದು. ವಿಭಿನನು ವಾಗಿರುತ್್ತ ದೆ, ನಂತ್ರ ಅದನ್ನು ರಂಧ್್ರ ಆಧಾರಿತ್
ಈ ವಗ್ಗದ ಫಿಟ್ ಅನ್ನು ಚಿತ್್ರ ತ್್ಮ ಕವಾಗಿ ಪ್್ರ ತಿನಿಧಿಸಿದಾಗ, ವಯಾ ವಸೆಥೆ ಎಂದು ಕರೆಯಲಾಗುತ್್ತ ದೆ.
ರಂಧ್್ರ ಮತು್ತ ಶಾಫ್ಟಿ ನು ಸಹಿಷ್್ಣ ತೆಯ ವಲಯಗಳು ಪ್ರಸಪಾ ರ ರಂಧ್್ರ ದ ಆಧಾರದ ವಯಾ ವಸೆಥೆ ಯನ್ನು ಅನ್ಸರಿಸಿದಾಗ,
ಅತಿಕ್ರ ಮಿಸುತ್್ತ ವೆ. (ಚಿತ್್ರ 12) ರಂಧ್್ರ ಗಳಿಗೆ ಮೂಲಭೂತ್ ವಿಚ್ಲನ ಚಿಹೆನು `H’ ಅನ್ನು ಆಯ್ಕೆ
ಮಾಡ್ಲಾಗುತ್್ತ ದೆ. ಏಕೆಂದರೆ ರಂಧ್್ರ ದ ಕಡಿಮೆ ವಿಚ್ಲನ
`H’ ಶೂನಯಾ ವಾಗಿರುತ್್ತ ದೆ. ಇದನ್ನು `ಮೂಲ ರಂಧ್್ರ ’ ಎಂದು
ಕರೆಯಲಾಗುತ್್ತ ದೆ. (ಚಿತ್್ರ 14)

ಶಾಫ್್ಟ ಆಧಾರದ ವಯಾ ವಸೆಥೆ
ಉದಾಹರಣೆ ಫಿಟ್ 75 H8/j7 (ಚಿತ್್ರ 13)
ಮಿತಿಗಳು ಮತು್ತ ಫಿಟ್ ಗಳ ಪ್್ರ ಮಾಣಿತ್ ವಯಾ ವಸೆಥೆ ಯಲ್ಲಿ ,
ರಂಧ್್ರ ದ ಮಿತಿಗಳು 75.000 ಮತು್ತ 75.046 ಮಿ ಮಿೋ ಮತು್ತ ಶಾಫ್ಟಿ ನ ಗಾತ್್ರ ವನ್ನು ಸಿಥೆ ರವಾಗಿ ಇರಿಸಲಾಗುತ್್ತ ದೆ ಮತು್ತ
ಶಾಫ್ಟಿ ನು ಮಿತಿಗಳು 75.018 ಮತು್ತ 74.988 ಮಿ ಮಿೋ . ವಿಭಿನನು ವಗ್ಗದ ಫಿಟ್ ಗಳನ್ನು ಪ್ಡಯಲು ರಂಧ್್ರ ಕೆಕೆ
ಗರಿಷ್್ಠ ಕ್ಲಿ ಯರೆನ್ಡ್ = 75.046 - 74.988 = 0.058 ಮಿಮಿೋ. ವಯಾ ತ್ಯಾ ಸಗಳನ್ನು ನಿೋಡ್ಲಾಗುತ್್ತ ದೆ, ನಂತ್ರ ಅದನ್ನು ಶಾಫ್ಟಿ
ಆಧಾರ ಎಂದು ಕರೆಯಲಾಗುತ್್ತ ದೆ. ದಿ

ಶಾಫ್ಟಿ ಆಧಾರವನ್ನು ಅನ್ಸರಿಸಿದಾಗ ಶಾಫ್ಟಿ ಗೆ ಮೂಲಭೂತ್
ವಿಚ್ಲನ ಚಿಹೆನು `h’ ಅನ್ನು ಆಯ್ಕೆ ಮಾಡ್ಲಾಗುತ್್ತ ದೆ. ಏಕೆಂದರೆ
ಶಾಫ್ಟಿ `h’ ನ ಮೆೋಲ್ನ ವಿಚ್ಲನವು ಶೂನಯಾ ವಾಗಿರುತ್್ತ ದೆ.
ಇದನ್ನು `ಬೆೋಸಿಕ್ ಶಾಫ್ಟಿ ’ ಎಂದು ಕರೆಯಲಾಗುತ್್ತ ದೆ. (ಚಿತ್್ರ
15)

294 CG & M : ಫಿಟ್್ಟ ರ್ (NSQF - ಪರಿಷ್ಕೆ ರಿಸಲಾಗಿದ್ 2022) - ಅಭ್ಯಾ ಸ 1.6.79 ಕ್ಕೆ ಸಂಬಂಧಿಸಿದ ಸಿದ್್ಧಾ ಂತ
