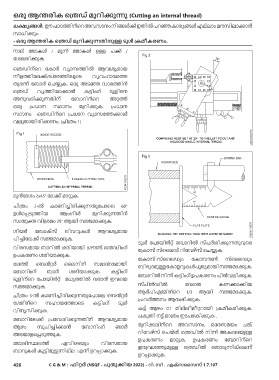

ഒരു ആന്രതിക ഫപ്ത്ര് മുറതിക്ുന്നു (Cutting an internal thread)
�ക്ഷഷ്യങ്ങൾ: ഈ പാഠത്തിന്റെ അവസാനം നതിങ്ങൾക്് ഇതതിൽ പെഞ്ഞ കാര്്യങ്ങൾ എല്ലാം മനസതിലാക്ാൻ
സാധതിക്്കും .
• ഒരു ആന്രതിക ഫപ്ത്ര് മുറതിക്ുന്നതതിനുള്ള െരൂൾ പ്കമീകരണതം.
നാല് ലജാകൾ / മയൂന്ന് ലജാകൾ ഉള്ള ചക്് /
ലശേര്തിക്്കുക.
റത്തഡതിന്റെ ലകാർ വ്യാസത്തിൽ ആവശ്യമായ
നീളത്തിലലക്്/ദ്വാര്ത്തിലയൂറട വ്യവഹാര്റത്
ത്കുര്ന്ന് ലബാർ റചയ്യ്കുക. ഒര്്കു അടഞ്ഞ ദ്വാര്ത്തിന്
റത്തഡ് വൃത്തിയാക്ാൻ കട്തിംഗ് ടയൂളതിറന
അന്കുവദതിക്്കുന്നതതിന് ലബാെതിന്റെ അറ്ത്്
ഒര്്കു ത്പധാന സ്ാനം മ്കുെതിക്്കുക. ത്പധാന
സ്ാനം റത്തഡതിന്റെ ത്പധാന വ്യാസലത്ക്ാൾ
വല്കുതായതിര്തിക്ണം. (ചതിത്തം 1)
മ്കുൻഭാഗം 2x45° ലലക്് മാറ്്കുക.
ചതിത്തം 2-ൽ കാണതിച്ചതിര്തിക്്കുന്നത്കുലപാറല 60°
ഉൾറപ്പട്കുത്തിയ ആംഗതിൾ മ്കുെതിക്്കുന്നതതിന്
സംയ്കുക്ത വതിത്ശമം 29° ആയതി സജ്മാക്്കുക.
ഗതിയർ ലബാക്സ് ലതിവെ്കുകൾ ആവശ്യമായ
പതിച്ചതിലലക്് സജ്മാക്്കുക.
ടയൂൾ ലപായതിൻറ്് ലബാെതിൽ സ്പർശതിക്്കുന്നത്കുവറര്
വതിര്സമായ ബാെതിൽ ശര്തിയായതി ത്ഗൗണ്ട് റത്തഡതിംഗ് ലത്കാസ് സ്ലലഡ് െതിലവഴ്സ് റചയ്യ്കുക.
ഉപകര്ണം ശര്തിയാക്്കുക.
ലത്കാസ്-സ്ലലഡ്കും ലകാമ്ൗണ്ട് സ്ലലഡ്കും
ലലത്് റസൻറ്ർ ലലനതിന് സമാന്തര്മായതി ബതിര്്കുദമ്കുള്ള ലകാളെ്കുകൾ പയൂജ്യമായതി സജ്മാക്്കുക.
ലബാെതിംഗ് ബാർ ശര്തിയാക്്കുക. കട്തിംഗ് ലബാെതിൽ നതിന്ന് കട്തിംഗ് ഉപകര്ണം പതിൻവലതിക്്കുക.
ടയൂളതിന്റെ ലപായതിൻറ്് മധ്യത്തിൽ വര്ാൻ ഇവറയ
സജ്മാക്്കുക. സ്പതിൻഡതിൽ ലവഗത കണക്ാക്തിയ
ആർപതിഎമ്തിന്റെ 1/3 ആയതി സജ്മാക്്കുക.
ചതിത്തം 3-ൽ കാണതിച്ചതിര്തിക്്കുന്നത്കുലപാറല റസൻറ്ർ ത്പവർത്നം ആര്ംഭതിക്്കുക.
ലഗജതിന്റെ സഹായലത്ാറട കട്തിംഗ് ടയൂൾ
വതിന്യസതിക്്കുക. കട്് ആഴം 0.1 മതില്ലീമീറ്ൊയതി ത്കമീകര്തിക്്കുക.
പക്കുതതി നട്് മാത്തം ഇടപഴകതിക്്കുക .
ലബാെതിലലക്് ത്പലവശതിക്്കുന്നതതിന് ആവശ്യമായ
ആഴം സയൂചതിപ്പതിക്ാൻ ലബാെതിംഗ് ബാർ മ്കുെതിക്ലതിന്റെ അവസാനം, ഒലര്സമയം ചങ്്
അടയാളറപ്പട്കുത്്കുക. െതിലവഴ്സ് റചയ്ത് റത്തഡതിൽ നതിന്ന് അകറലയ്കുള്ള
ഉപകര്ണം മാറ്്കുക. ഉപകര്ണം ലബാെതിന്റെ
ലജാലതിസ്ലത്് എവതിറടയ്കും വതിര്സമായ
ബാെ്കുകൾ കയൂട്തിമ്കുട്്കുന്നതില്ല എന്ന് ഉെപ്പാക്്കുക. ഇര്്കുവശത്്കുമ്കുള്ള റത്തഡതിൽ റതാട്കുന്നതില്റലന്ന്
ഉെപ്പാക്്കുക.
426 C G & M : ഫതിറ്റർ (NSQF - പുതുക്തിയ 2022) - റതി. സതി . എക്സസസസ് 1.7.107
